Jag har kört det här moderkortet tillsammans med en 10700K i ett par dagar nu och kan inte klaga på någonting, supernöjd! Det enda som är värt att nämna var en buggig nätverksdrivrutin, det löstes genom att backa från version 1.0.1.4 till 1.0.0.13 som fungerade perfekt. Det här är en allround mellanklassbräda med premiumkänsla, uppe och nosar på entusiastnivån när det kommer till funktioner och överklockningskapacitet. Utöver det en stilren mattsvart design med diagonala linjer och RGB-belysning över ROG Strix emblemen. Senaste tiden har det rått VRM hysteri i entusiastforum vilket jag känner har bidragit till att Z490-serien moderkort blivit överlag dyrare då de allra flesta mellanklassmoderkorten kommer med överdimensionerad VRM. Vilket också den här gör, det sitter 12+2 kvalitetsfaser under 2st stora kylflänsar och en tredje kylfläns över chipset. Den klarade med lätthet att överklocka min 10700K upp till 5.2Ghz på alla kärnor utan att egentligen svettas. Ska tillägga att jag har ett välventilerat chassi och en stor tornkylare som hjälper till att kyla moderkortet. Det finns även en extra liten fläkthållare i moderkortskartongen om man vill montera en extra fläkt som blåser ner direkt över kylflänsarna, men den känns lite onödig, likaså den extra 4-pin kontakten man kan koppla in för extra ström till CPU. De här 2 extrafunktionerna (extra 4-pin ström och VRM-fläkt) skulle jag säga är endast för extremöverklockare som vill uppnå höga benchmarkresultat, inget som behövs alls för oss "normala" överklockare. Jag överklockade manuellt med hjälp av der8auers guide för Asus Z390, den lämpade sig väl även för Z490. Jag testade även Asus nya automatiska överklockningsfunktioner vilka fungerade förvånande bra och stabilt trots en något högre spänning och temperatur jämfört med en manuell överklockning. Testade även att överklocka min RAM-minnen, jag har ett par G.skill 2x16GB 3200Mhz CL14 som har Samsung B-die chip. Till min förvåning lyckades jag överklocka dem rätt rejält över den specade XMP-profilen, fick till slut dem att gå stabilt i 3900Mhz CL16 med något ökad spänning vilket jag inte kunnat göra på mitt förra moderkort Z370 tillsammans med 8700K. Det gav en rätt bra FPS-ökning i de spelen jag provade, PUBG, Valorant, EFT och BF5. Någonting är helt klart förbättrat den här generationen när det kommer till minneshastigheter. Har inte gjort någon större efterforskning till varför, men jag gissar att minneskontrollern fått sig en förbättring då standardhastigheten har höjts och sen läste jag att topologin ändrats för att klara av högre hastigheter stabilt. Köp alltså snabba minnen till det här moderkortet, det klarar av det galant och du kommer få en klar boost i prestanda. Sammanfattningsvis när det kommer till överklockningen så klarar den det mesta, BIOS är lättmanövrerat och VRM är överdimensionerad när det kommer till strömförsörjning och kylning. Vilket gör att den är ett bra alternativ för toppmodellen 10900K och sen är den framtidssäkrad för den kommande generationen, Rocket Lake S. När det kommer till monteringen så gick den väldigt smidigt tack vare den förmonterade I/0-skölden. På moderkortets hemsida står det att den endast har 2 st 4-pin kontakter för chassifläktar vilket inte stämmer om man ska vara petig. Jag fick det till 4 st 4-pin då M.2-fläktkontakten och VRM-fläktkontakten självklart kan användas till vanliga chassifläktar för styrning och övervakning i antingen BIOS eller programvara. En annan trevlig sak är att man inte behöver någon ny fästanordning för gamla kylare då den är exakt likadan som den tidigare 1151, så kylare som passar för 1151 kommer att passa för 1200. Sockeln däremot är helt ny trots samma storlek, tidigare generationer Intel-CPU:er kommer inte att passa då pin-layouten är annorlunda. Huruvida det här moderkortet är förberett för PCIe 4.0 hårdvarumässigt är inte bekräftat ännu av Asus i skrivande stund, till skillnad mot vad andra tillverkare avslöjat. Men jag tycker att det vore konstigt om de inte förberett för det, speciellt i den här prisklassen. Övriga funktioner verkligen värda att nämna är: 2.5Gb nätverkskrets från Intel Thunderbolt 3-kontakt USB 3.2 Gen 2 Type-C kontakter både internt och på baksidan, i övrigt rikligt med USB-portar. Kraftfull och sköldad ljudkrets, ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A. BIOS FlashBack funktion vilket gör att du kan uppdatera BIOS utan att starta datorn eller ha en kompatibel CPU för att få bild. T.ex om du köper det här moderkortet och vill uppdatera till ett BIOS som stödjer den senaste generationen CPU, t.ex Rocket Lake. 2 st M.2 platser och 1st M.2 plats för en Wi-Fi modul 2 st kontakter för adresserbar RGB. Sammanfattningsvis ett moderkort jag verkligen kan rekommendera trots det något höga priset. Det är ett funktionsrikt allroundmoderkort som lämpar sig mycket väl för överklockning tack vare kraftfull strömförsörjning och stora kylflänsar. Enkelt och lättmanövrerat BIOS, snygg mattsvart design och trevlig RGB-belysning från ROG Strix-loggorna.

Kraftfull strömförsörning och bra kylning

Funktionsrikt och premiumkänsla

Överklockningsvänligt och klarar av snabba minnen galant

Dyrt för att vara i mellanklassen

PCIe 4.0 stöd ej bekräftat av Asus i skrivande stund

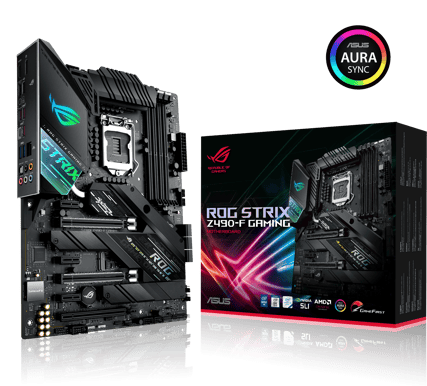

ASUS ROG STRIX Z490-F GAMING

Moderkort för Intel 10th Gen

Intel Z490-chipset är en modern plattform för högpresterande Intel10th Gen-system. Stöd för överklockning och gott om anslutningsmöjligheter.

Vi spanar in intressanta ASUS Z490-modeller


Zenbook 14


ROG Strix Z490-F Gaming

Zenbook 14


• Intel® LGA 1200 socket: Ready for 10th Gen Intel® Core™ processors

• Optimal Power Solution: 12+2 power stages with ProCool II power connector, high-quality alloy chokes and durable capacitors to support multi-core processors

• Optimized Thermal Design: MOS Heatsink with U-shaped heatpipe, extended VRM heatsink, dual onboard M.2 heatsinks, including a bundled fan bracket for additional cooling

• High-performance Networking: M.2 socket with E-key and Intel® 2.5 Gb Ethernet with ASUS LANGuard

• Best Gaming Connectivity: Supports HDMI 1.4 and DisplayPort 1.4, and featuring dual M.2 and USB 3.2 Gen 2 Type-A and Type-C® connectors

• Intelligent Control: ASUS-exclusive tools including AI Overclocking, AI Cooling and AI Networking, helping you configure your gaming build easily

• DIY Friendly Design: Pre-mounted I/O shield, BIOS Flashback, Q-LED and FlexKey

• Unmatched Personalization: ASUS-exclusive Aura Sync RGB lighting, including RGB headers and Gen 2 addressable headers

• Industry-leading Gaming Audio: High fidelity audio with SupremeFX S1220A, DTS® Sound Unbound and Sonic Studio III to draw you deeper into the action


Zenbook 14

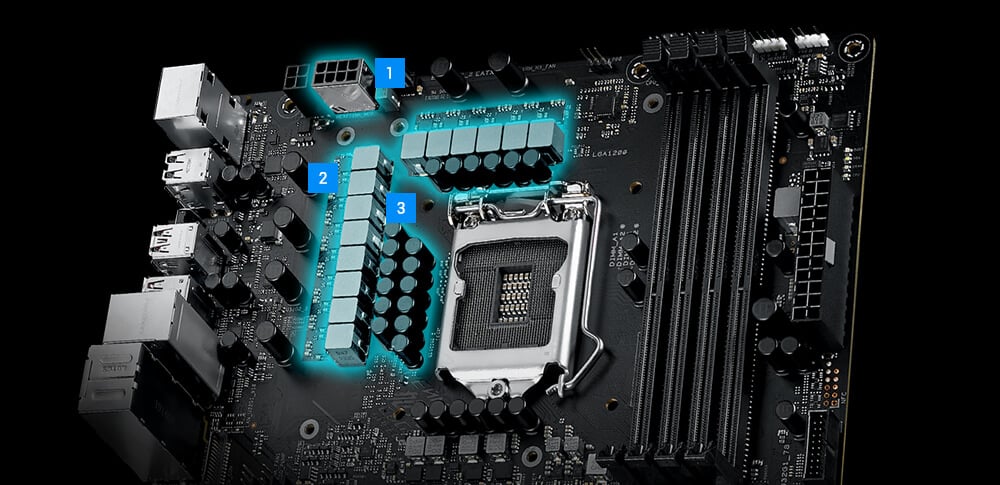

Power Delivery Enhancements

Digital power control and an array of power stages ensure Strix Z490-F Gaming has the muscle to control the latest Intel CPUs.

1. The ProCool II socket is built to tight specifications to ensure flush contact with the PSU power lines and have a metal armour for improved heat dissipation. The connector's lower impedance helps prevent hotspots and improves reliability.

2. ROG Strix Z490-F Gaming utilizes 12+2 DrMOS power stages to combine high-side and low-side MOSFETs and drivers into a single package, delivering the power and efficiency that the latest Intel processors demand.

3. Superior chokes and durable capacitors are engineered to resist extreme temperatures and provide up to 110% better performance than the industry standard.


Zenbook 14

Cooling Innovation

1. MOS Heatsink with U-shaped Heatpipe: The U-shaped design allows rapid and even heat transfer from the VRM to the extended MOS heatsink for better performance and wattage resistance. In addition, the MOS heatsink provides a large contact area for MOSFETs and chokes.

2. Thermal Pads: High-quality thermal pads transfers heat from the inductor and phase array to the heatsink.

3. Extended VRM Heatsink: The extended heatsink at the end of heatpipe increases thermal mass to offset the additional heat generated by high voltage, lowering temperatures by up to 5°C.

4. Dual M.2 Heatsinks: The M.2 heatsinks keep the M.2 SSD at the optimum operating temperature for consistent performance and reliability.


Zenbook 14

Cooler By Design

ROG Strix Z490 series features the most comprehensive cooling options ever, configurable via Fan Xpert 4 or the UEFI BIOS.

• Multiple temperature sources: Each header can be set to monitor and react to three user-configurable thermal sensors for workload-based cooling. And all settings can be easily managed by Fan Xpert 4 or UEFI.

• 4-pin PWM/DC Fan Header: Every onboard header supports auto-detection of PWM or DC fans.

• AIO Pump Fan Header: A dedicated PWM/DC header for self-contained water-cooling setups.

• Water Pump Header: A dedicated header that can supply over 3A to high-performance PWM or DC water pumps.


Zenbook 14

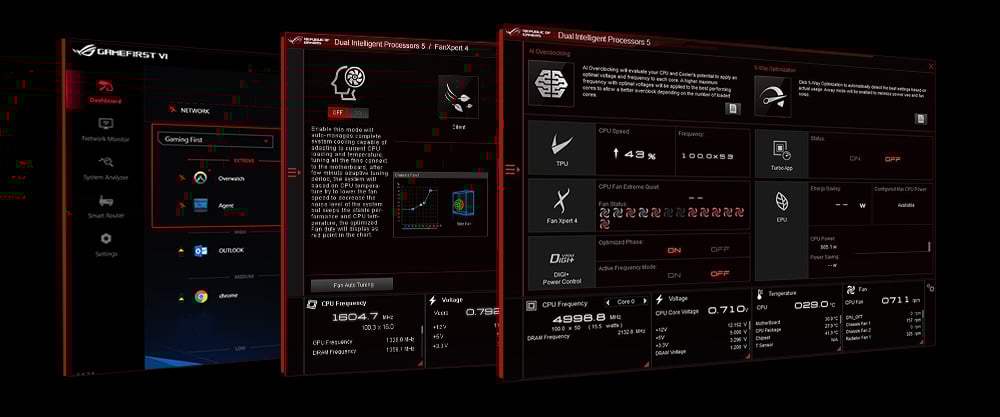

Intelligent Control

Our ROG engineers developed and extensively-tested intelligent software solutions to ensure your system stays in optimal condition.

• AI Overclocking: Tuning is now faster and smarter than ever before. AI Overclocking profiles the CPU and cooling to predict the optimal configuration for each system.

• AI Cooling: AI Cooling automatically manages and controls motherboard connected fans, ensuring the most efficient settings depending on the current system load and temperature.

• AI Networking: GameFirst VI optimizes and organizes network bandwidth, effectively reducing jitter and eliminating spike lag to ensure smooth online gameplay.


Zenbook 14

Dual PCIe 3.0 M.2

Two M.2 slots are available, with one supporting both SATA and PCIe 3.0 x4 modes, and the other supporting PCIe 3.0 x4 for NVMe. Together, they give you the fastest and most-flexible M.2 interface available.


Zenbook 14

Next-gen Connectivity

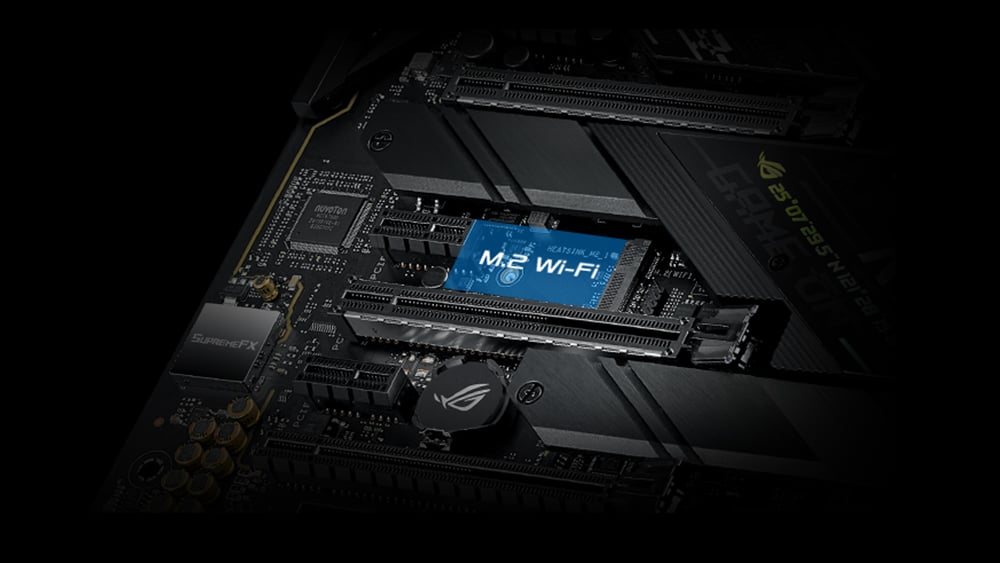

M.2 Socket with E Key: Integrated with Intel® wireless-AX/AC technology, M.2 supports CNVi/PCIe/USB mode to build a faster and more cost-effective WiFi and Bluetooth® 5.1 solution.

Intel 2.5G Ethernet: Onboard 2.5G Ethernet gives your wired connection a boost, with up to a 2.5X improvement over standard Ethernet connections for faster file transfers, smoother lag-free gaming and high-res video streaming.


Zenbook 14

Sonic Studio III

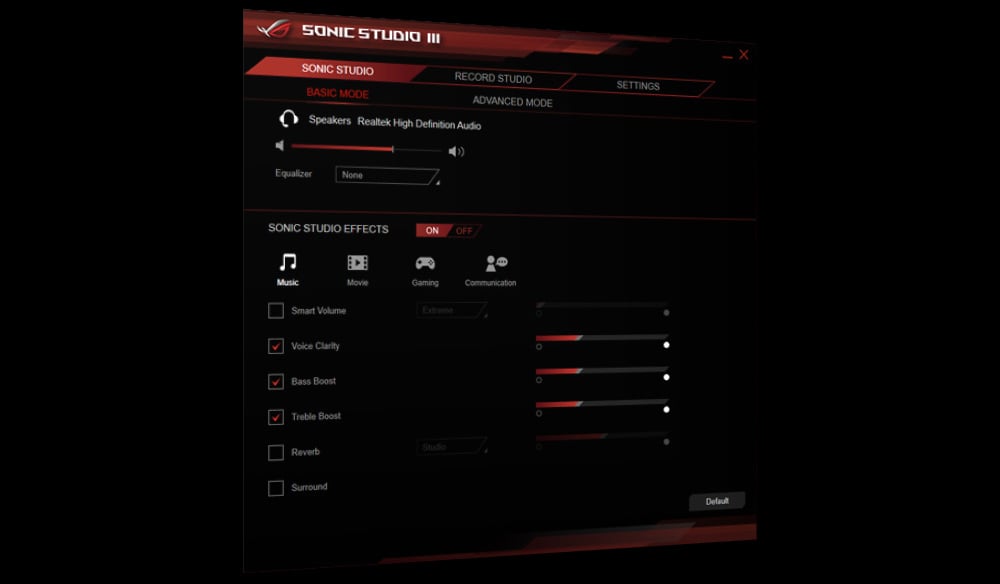

Sonic Studio supports HRTF-based (head-related transfer function*) virtual surround for VR headsets, casting an immersive aural landscape that draws you deeper into the action. The intuitive Sonic Studio interface also offers a range of EQ options and one-click presets, allowing you to tailor acoustics to suit personal preferences or the characteristics of your headset.

Sonic Studio Link

The new Sonic Studio Link now allows you to apply Sonic Studio effects on all playback devices. Simply press the Sonic Studio Link button to enjoy the effect on any playback devices.

Sonic Studio Virtual Mixer

A virtual audio device that lets streamers combine sound output and output from different apps. This allows you to mix your voice and video game audio within streaming software. A variety of adjustment and monitoring tools provide a high level of digital control.


Zenbook 14

Undeniably ROG Strix

ROG Strix Z490-F Gaming is unmistakably ROG, it features a mirror-like stainless steel finish, complete with diagonal lines across the I/O shield and futuristic cyber-text.


Zenbook 14

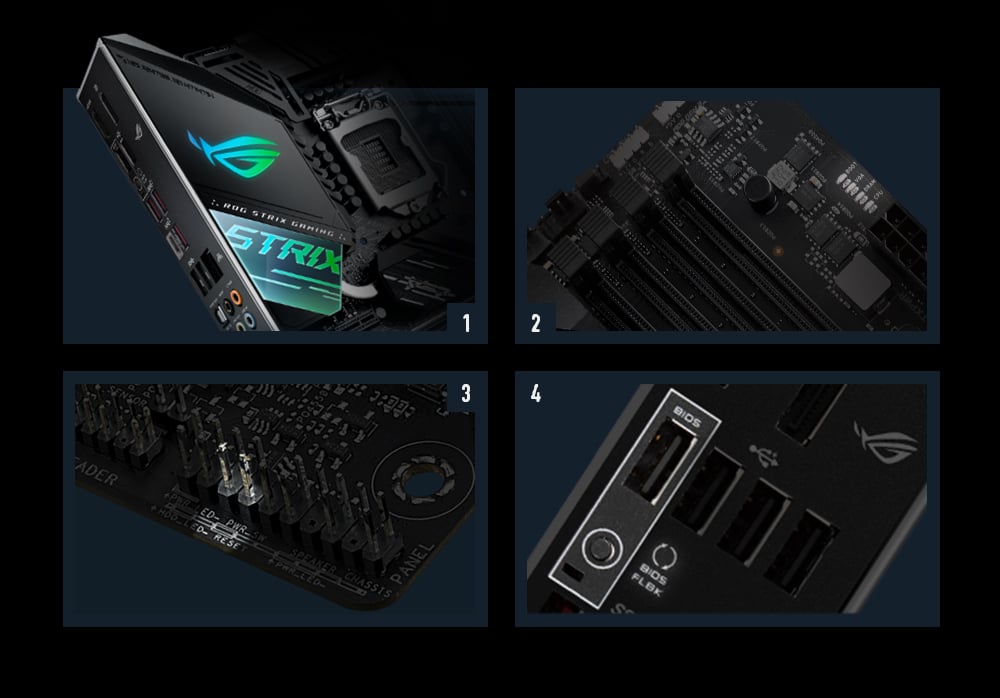

DIY Friendly

1. Pre-mounted I/O shield: ROG’s patented I/O shield is finished in sleek matte black and comes pre-mounted to make it easy to install the motherboard.

2. Q-LEDS: Four onboard LEDs indicate power status, and any problem with the CPU, memory, graphics card or boot device for quick diagnosis.

3. FlexKey: The front-panel header lets you customize the reset button on the front-panel of your chassis to provide quick access to your choice of Aura lighting controls, DirectKey or system reset.

4. BIOS Flashback™: BIOS Flashback™ is the simplest and safest (UEFI) BIOS update method. Simply drop the (UEFI) BIOS file onto a FAT32 formatted USB stick, plug it into the USB BIOS Flashback port and press the button. Updates can even be performed without having memory or a CPU installed.


Specifikationer

Allmänt

Chipset
Intel Z490
Överklockningsstöd
Ja
Processorsocket
Intel 1200
Formfaktor
ATX

Minne

Internminnestyp
DDR4
Minneshastighet (Standard)
2 933 MHz
Minneshastighet (OC)
4 800 MHz
Antalet platser
4 st
Maximalt minne
128 GB
Kanaler
Dual channel

Expansionsplatser

PCI Express generation
PCIe 3.0
PCI Express x16
3 st
PCI Express x1
3 st
CrossFire
Ja
SLI
Ja

USB bakpanel

USB 2.0
2 st
USB 3.0/3.1 Gen1
2 st
USB 3.1 Gen 2
3 st
USB 3.1 Gen 2 Type-C
1 st

SATA

SATA 6.0 Gbit/s
6 st

M.2

Antal M.2
2 st
M.2 storlek plats 1
2242, 2260, 2280, 22110
M.2 gränssnitt plats 1
SATA, PCIE
M.2 key plats 1
M
M.2 storlek plats 2
2242, 2260, 2280, 22110
M.2 gränssnitt plats 2
PCIE
M.2 key plats 2
M

Övrig lagring

Intel Optane Memory Ready
Ja

RAID

RAID-stöd
Ja
RAID nivå
RAID 0, RAID 1, RAID 5, RAID 10

Nätverk

Trådat nätverk
1 st
Trådad hastighet
2.5 Gbit/s
Nätverkskontroller
Intel I225-V
Trådlöst nätverk
Nej
Bluetooth
Nej

Grafik

Integrerad grafik
Ja
Grafikmodell
Intel HD Graphics
HDMI-utgång
1 st
DisplayPort-utgång
1 st

Ljud

Ljudkort
ROG SupremeFX S1220A
Analoga utgångar
3st
Analoga ingångar
Ja
Optisk S/PDIF
Ja

Interna kontakter

USB 2.0
4 st, 2 st interna kontakter
USB 3.0/3.1 Gen1
2 st, 1 st interna kontakter
USB 3.1 Gen2 Type-C
1 st, 1 st interna kontakter
4-pin fläkt
4 st
RGB-Header
Ja
Seriellport
Ja
Strömkontakter ATX/EPS 12V
1 st 8-pin, 1 st 4pin

Övrigt

LED-belysning
Ja
Medföljande SATA 6 Gb/s
4 st
Längd
305 mm
Bredd
244 mm
Garanti
3 år

Artikelnummer

Paketbredd
27.3 cm
Pakethöjd
6.8 cm
Paketlängd
33.8 cm
Paketvikt
1.85 kg
Vårt ArtNr
1903183
Tillverkarens ArtNr
90MB12Q0-M0EAY0
Upplagd
2020-05-06 09:00
Releasedatum
2020‑05‑20
