Framröstad recension

Markus

Jag kan intyga att Noctua NH-D15 lirar med detta moderkortet. Den kyler i mitt fall en 12700K och krockar inte med ett Gigabyte RTX 3070 på första PCIe-platsen, men det är inte många millimeter utrymme emellan. Var det gäller själva installationsprocessen efter bygget, så fungerade inte internet out of the box, vilket gjorde Windows 11-installationen omöjlig på "konventionella sätt". Jag hittade lyckligtvis en walkaround där processen "Network Connection Flow" avslutades i aktivitetshanteraren, därefter kunde installationen fortgå i offline-läge. Efter installationen av drivrutinerna från MSI:s webbplats fungerar allt som man förväntar sig. Antar att en BIOS-uppdatering väntar runt hörnet med mer funktionalitet. Måste säga att jag upplever ljudet ur mina Z623-högtalare som klarare numera... Det är väl dock rimligt att anta att Realtek har utvecklat sina ljudkretsar på 10 år.. (hade MSI Z77 förut) Jag har slängt ett getöga på överklockningsmöjligheterna i UEFI, som ser lovande ut, men känner inte riktigt det behovet idag.

Stilrent utseende (svart och fritt från LEDs)

Gott om SATA-anslutningar för den som fortfarande sitter på en massa lagringsenheter i samma burk

Gott om fläktanslutningar, nu använder jag förvisso chassitilverkarens inbyggda fläkthubb

De kunde ha slängt med en jumper cap för CMOS-reset i förpackningen

Inget nätverksstöd innan drivrutinerna har installerats i OS. (möjlig fix med en BIOS-uppdatering?)

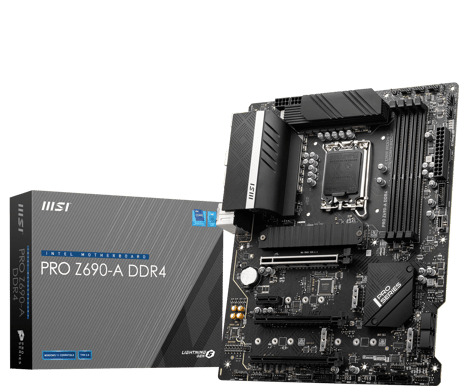

MSI PRO Z690-A DDR4

Moderkort för Alder Lake

Toppmodern Intel-plattform redo för 12th gen processorer.

Specifikationer

Allmänt

Chipset
Intel Z690
Överklockningsstöd
Ja
Processorsocket
Intel 1700
Formfaktor
ATX

Minne

Internminnestyp
DDR4
Minneshastighet (Standard)
3 200 MHz
Minneshastighet (OC)
5 200 MHz
Antalet platser
4 st
Maximalt minne
128 GB
Kanaler
Dual channel

Expansionsplatser

PCI Express generation
PCIe 3.0, PCIe 4.0, PCIe 5.0
PCI Express x16
3 st
PCI Express x1
1 st

USB bakpanel

USB 2.0
4 st
USB 3.0/3.1 Gen1
2 st
USB 3.1 Gen 2
1 st
USB 3.2 Gen 2x2 Type-C
1 st

SATA

SATA 6.0 Gbit/s
6 st

M.2

Antal M.2
4 st
M.2 storlek plats 1
2242, 2260, 2280, 22110
M.2 gränssnitt plats 1
PCIE, PCIE4
M.2 key plats 1
M
M.2 storlek plats 2
2242, 2260, 2280
M.2 gränssnitt plats 2
PCIE, PCIE4
M.2 key plats 2
M
M.2 storlek plats 3
2242, 2260, 2280
M.2 gränssnitt plats 3
SATA, PCIE
M.2 key plats 3
M
M.2 storlek plats 4
2242, 2260, 2280
M.2 gränssnitt plats 4
SATA, PCIE, PCIE4
M.2 key plats 4
M

Övrig lagring

Intel Smart Response Technology
Ja
Intel Optane Memory Ready
Ja

RAID

RAID-stöd
Ja
RAID nivå
RAID 0, RAID 1, RAID 5, RAID 10

Nätverk

Trådat nätverk
1 st
Trådad hastighet
2.5 Gbit/s
Nätverkskontroller
Intel I225-V
Trådlöst nätverk
Nej
Bluetooth
Nej

Grafik

Integrerad grafik
Ja
HDMI-utgång
1 st
DisplayPort-utgång
1 st

Ljud

Ljudkort
Realtek ALC897
Analoga utgångar
4st
Analoga ingångar
Ja
Optisk S/PDIF
Nej

Interna kontakter

USB 2.0
4 st, 2 st interna kontakter
USB 3.0/3.1 Gen1
4 st, 2 st interna kontakter
USB 3.1 Gen2 Type-C
1 st, 1 st interna kontakter
4-pin fläkt
7 st
RGB-Header
Ja
TPM-kontakt
Ja
Strömkontakter ATX/EPS 12V
2 st 8-pin

Övrigt

Medföljande SATA 6 Gb/s
2 st
Längd
305 mm
Bredd
244 mm
Garanti
3 år

Artikelnummer

Paketbredd
26.9 cm
Pakethöjd
6.5 cm
Paketlängd
34.6 cm
Paketvikt
1.505 kg
Vårt ArtNr
1903602
Tillverkarens ArtNr
PRO Z690-A DDR4
Upplagd
2021-10-27 18:00
Releasedatum
2021‑11‑04 14:00
Produktblad

Frågor och svar

Här kan du ställa frågor om produktens funktioner och kompabilitet. Vi uppmanar vårt kunniga community att bidra med sin kunskap genom att svara på frågorna.

Om du är i behov av personlig rådgivning alternativt har generella frågor om exempelvis pris, leveranstid etc. så är du istället varmt välkommen att kontakta vår kundservice.

Vi förbehåller oss rätten till att ta bort ej relevanta frågor.

Morgans avatarbild
Morgan

Fungerar 3000 MHz DDR4 minne med detta moderkort?

0

Inet Kundservices avatarbild
Inet Kundservice

Hej, Ja moderkortet har stöd för upp till 5200 MHz minnen. Allt gott!

1
